PLACHTOVÁ NÁSTAVBA STEINBAUER QUICKSIDE SPC4

Rychlootevírací plachtová nástavba pro lehké užitkové automobily s integrovanými sloupky pro časté nakládky a vykládky. Systém QuickSide umožňuje otevření nebo uzavření celého boku během několika sekund, snižuje fyzickou náročnost obsluhy a zvyšuje produktivitu každodenního provozu.

RYCHLEJŠÍ NAKLÁDKA PRO KAŽDODENNÍ PROVOZ

Systém QuickSide využívá předepnutou plachtu s integrovanými hliníkovými sloupky uloženými v ložiskách. Bok nástavby lze díky robustním uzavíracím pákám otevřít nebo zavřít přibližně za 5 sekund, a to s minimální ovládací silou.

Perfektně vypnutá plachta snižuje aerodynamický hluk a odpor během jízdy. Optimalizovaná konstrukce zároveň omezuje vlastní hmotnost nástavby a pomáhá zachovat co nejvyšší užitečnou nosnost vozidla.

NAVRŽENA PRO MAXIMÁLNÍ VÝKON

Plachtová nástavba QuickSide SPC4 spojuje rychlou obsluhu, robustní konstrukci a nízkou vlastní hmotnost. Je určená zejména pro provozy s častým nakládáním a vykládáním, kde každá ušetřená minuta zvyšuje efektivitu vozidla.

Referenční demo nástavba o rozměrech 4 300 × 2 170 × 2 200 mm dosahuje hmotnosti přibližně 400 kg. Konkrétní rozměry, provedení rámu a usazení nástavby přizpůsobujeme zvolenému modelu podvozku a požadavkům zákazníka.

ČASTO KLADENÉ DOTAZY K NÁSTAVBĚ QUICKSIDE

Celý bok nástavby lze otevřít nebo zavřít přibližně za 4 sekundy. Integrované sloupky zůstávají spojené s plachtou, takže je obsluha nemusí jednotlivě vyjímat.

Na rozdíl od běžné shrnovací plachty využívá QuickSide předepnutou plachtu s integrovanými hliníkovými sloupky uloženými v ložiskách. Celý bok se otevírá najednou během několika sekund a sloupky není nutné jednotlivě vyjímat a ukládat.

Je vhodná zejména pro rozvozová vozidla a provozy s častým nakládáním a vykládáním z boku. Rychlé otevření zkracuje prostoje vozidla.

Rozměry a konstrukci přizpůsobujeme konkrétnímu podvozku. Referenční demo nástavba o rozměrech 4 300 × 2 170 × 2 200 mm má hmotnost přibližně 400 kg.

Strapholder je systém pro uložení upínacích pásů v konstrukci střechy. Během nakládky drží pásy připravené a následně je vytáhne zpět ke stropu.

Používáme převážně nerezový spojovací materiál, hliníkové nebo nerezové díly a pevnostní spojovací materiál se zvýšenou antikorozní ochranou.

Základní výbava zahrnuje systém QuickSide, rámovou konstrukci, protiskluzovou podlahu, podjezdové zábrany, čela, kotvící oka, poziční osvětlení, spoilery a bezpečnostní značení.

Například Strapholdery, LED osvětlení, schránky na nářadí, schůdky, zadní hliníková vrata, reflexní značení, reklamní potisk nebo ochranné ošetření rámu podvozku vozidla.

Ano. Provedení rámu, rozměry nástavby, TPV a usazení se řeší podle konkrétního modelu podvozku včetně elektrických vozidel.

Nástavba má certifikaci a schválení TÜV SÜD. Konkrétní rozsah schválení závisí na zvoleném podvozku a provedení.

KONSTRUKCE A VÝBAVA NÁSTAVBY

Od návrhu přes výrobu dílů až po konečnou montáž vč. schválení zajišťujeme celý proces pod jednou střechou. Díky tomu dokážeme rychle reagovat, udržovat stálou kvalitu a vytvářet řešení přesně přizpůsobená potřebám zákazníka. Ze skvělých, kvalitních a funkčních produktů máme sami radost.

1. Shrnovací boky QuickSide
Předepnutá plachta s integrovanými hliníkovými sloupky v rozteči přibližně 0,5 až 0,7 m umožňuje rychlé otevření celého boku. Sloupky zůstávají součástí plachty, takže je při nakládce není nutné samostatně vyjímat a ukládat.

2. Rámová konstrukce a podlaha
Součástí nástavby je robustní rámová konstrukce včetně případného prodloužení rámu podle délky vozidla. Nákladový prostor je vybaven protiskluzovou podlahou z březového multiplexu F/W, která je lepená a šroubovaná.

3. Čela a přeprava dlouhých nákladů
Základní provedení zahrnuje pevné přední čelo o výšce 590 mm a zadní plachtové čelo s direktspannery a kurtami pro svázání. Pro přepravu dlouhých nákladů lze využít zadní čelo s vyjímatelnými hliníkovými prkny.

4. Kotvení a bezpečnost nákladu

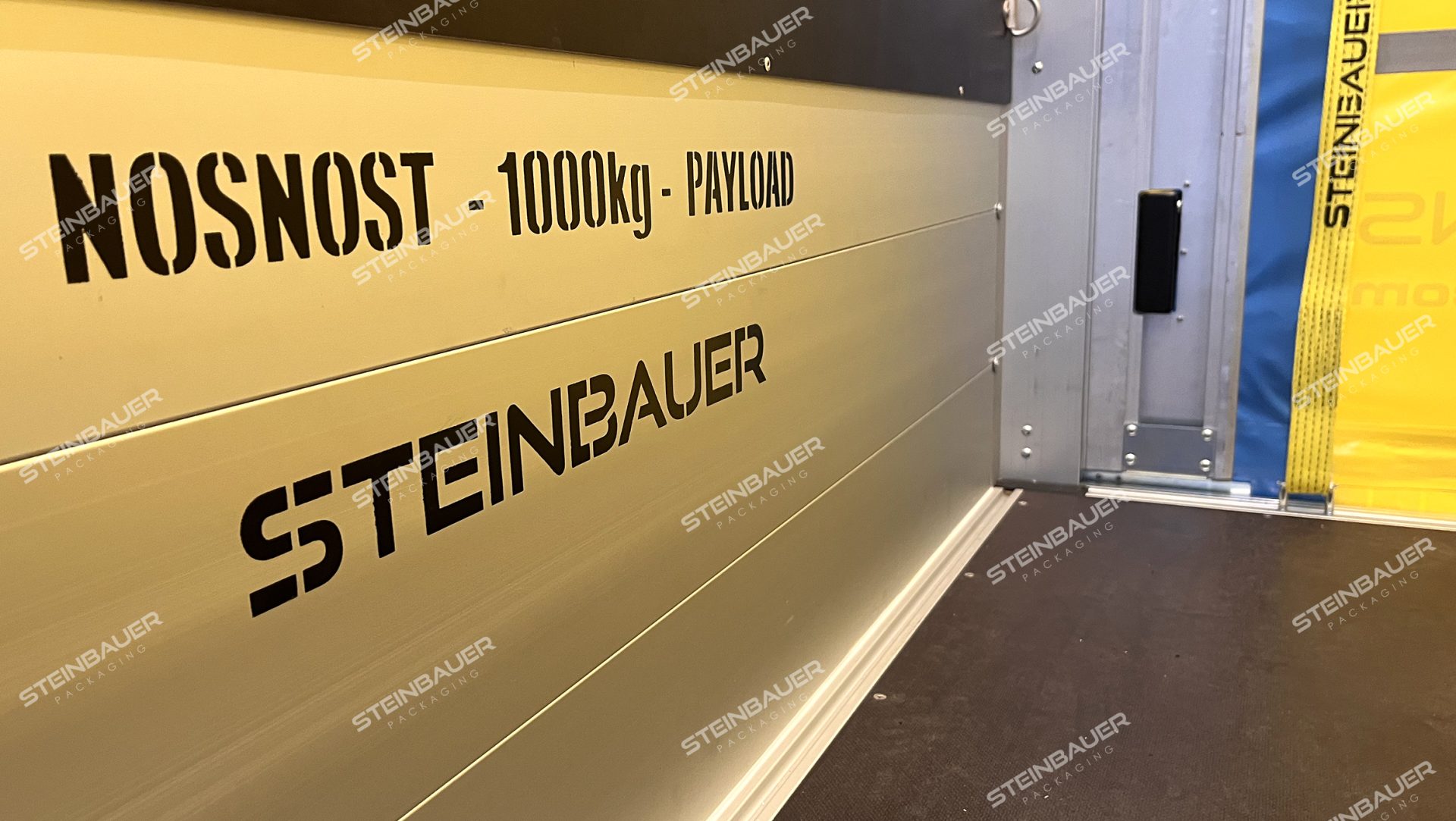

V rámu podlahy jsou integrována kotvící oka. Uvnitř nákladového prostoru jsou umístěny informace o nosnosti a pokyny k upevnění nákladu. Zadní plachta má nerezová uzavírací oka umožňující její vyhrnutí a bezpečnou fixaci.

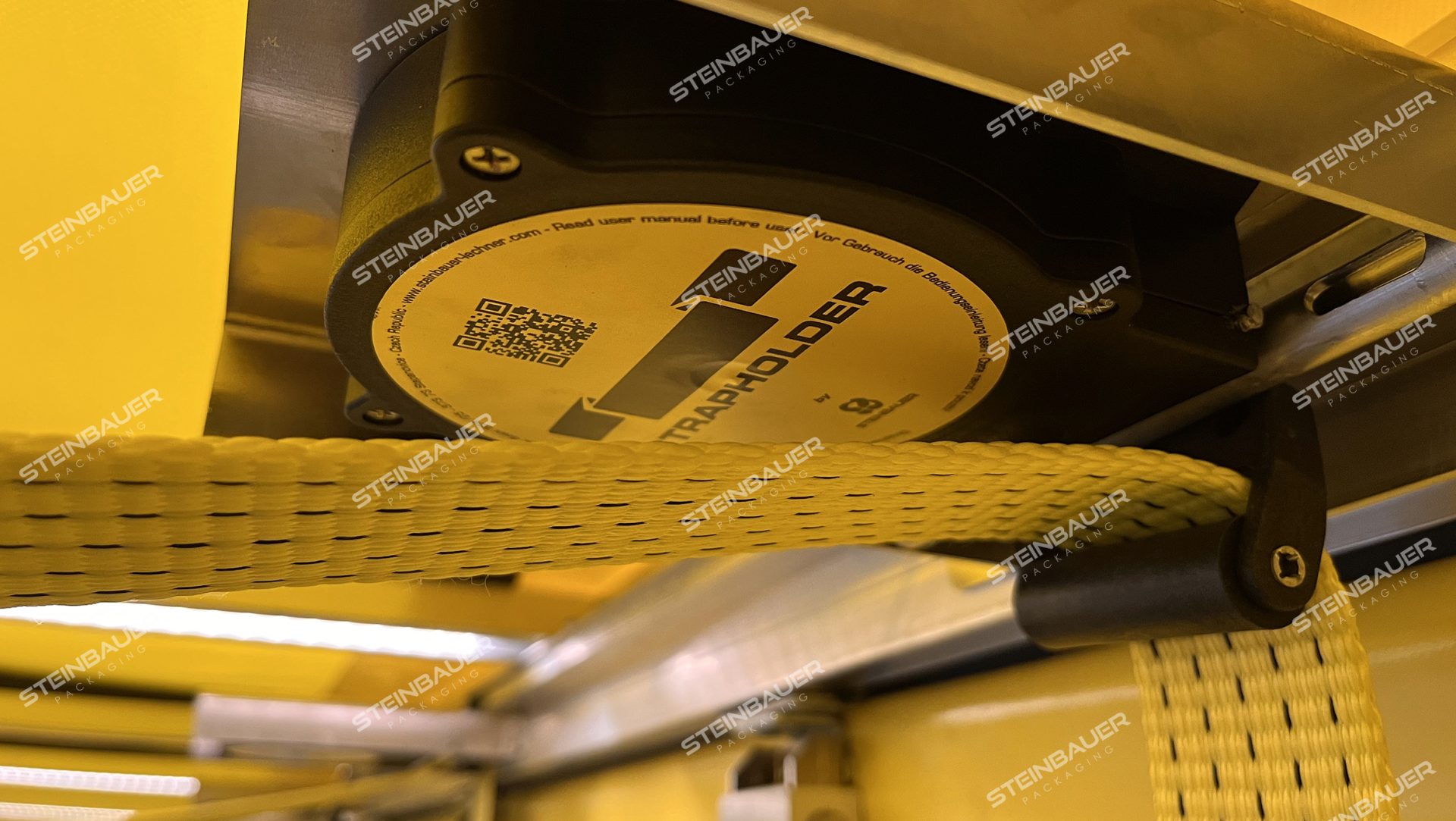

5. Systém Strapholder
Volitelný Strapholder drží upínací pásy neboli „kurtny“ připravené během nakládky a po použití je vytáhne zpět ke stropu. Znatelně zvyšuje produktivitu. Omezuje nutnost vstupovat do nákladového prostoru, snižuje riziko úrazu a nezasahuje do užitného prostoru nástavby.

6. Nadstandardní výbava
Nástavbu lze doplnit například LED osvětlením nákladového prostoru, schránkami na nářadí, vysouvacími schůdky, zadními hliníkovými vraty, přídavným couvacím světlem, reflexním značením nebo reklamním potiskem plachty a kabiny.
